INW légfúvók és vákuumszivattyúk

KÉTFOKOZATÚ

Az INW kétfokozatú oldalcsatornás légfúvók és vákuumszivattyúk használhatók, mint légfúvó vagy mint vákuumszivattyú is, folyamatos üzemeltetés mellett, a munkadiagramon látható teljesítménnyel. Standard kivitelezésű motorokkal állnak rendelkezésre, 50 Hz a 60 Hz bemenő feszültséggel. A légfúvók és vákuumszivattyúk a nemzetközi osztályozás szerint a következő védelmi szinttel rendelkeznek: IP 54 (por és spriccelő víz elleni védelem). Az INW légfúvók és vákuumszivattyúk megfelelnek az Európai Közösség (CE) gépi berendezésekről szóló irányelvének és teljesítik az Európai Parlament és Tanács 2003. január. 27-én kelt, 2002/95/ES számú irányelvében megfogalmazott, elektromos és elektronikai berendezésekben használt bizonyos veszélyes anyagok használatának korlátozásáról szóló határozatát.



A motorokat a DIN EN 60 034/IEC 34-1 norma és az F hőmérsékleti osztály alapján tervezték. A háromfázisú berendezések megengedett eltérése +/- 10% konstans feszültség mellett, ingadozó feszültség mellett pedig +/- 5%. Az egyfázisú berendezéseket +/- 5% megengedett eltérésre tervezték. Ha azonban állandó üzemelés mellett a maximális megengedhető túlnyomás 90% lesz kihasználva, akkor a megengedett feszültségtartomány +/- 10% értékre nő. A frekvencia megengedhető maximális eltérése +/- 2%.

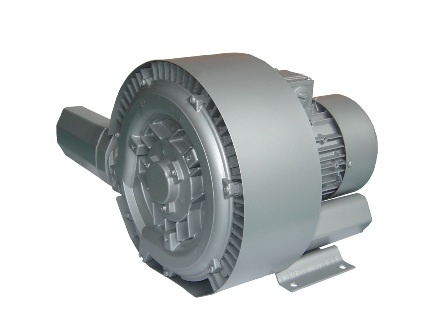

INW kétfokozatú oldalcsatornás légfúvók és vákuumszivattyúk

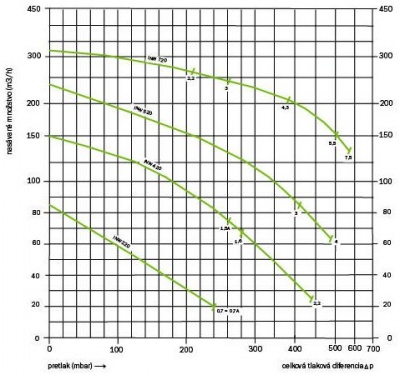

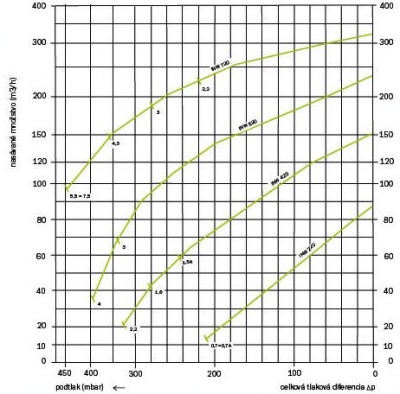

		PDF dokumentum 396 kB > INW kétfokozatú légfúvók/vákuumszivattyúk > Teljesítménygörbék > Túlnyomás	PDF dokumentum 434 kB > INW kétfokozatú légfúvók/vákuumszivattyúk> Teljesítménygörbék > Alulnyomás



Típus	Szívótel- jesítmény (m³/óráig)	nyomás/ vákuum (mbar)	motor (IP54)			zaj- szint (dB)	tö- meg (kg)	Csatlakoztatás
			50 Hz	feszültség	áram
			(kW)	(V)	(A)
HÁROMFÁZISÚ
INW 220 H26	85	240/210	0,7	200-240 Δ/380-415 Y	3,8 Δ/2,2 Y	55	17	G 1¼"
INW 420 H36	150	280/280	1,6	200-240 Δ/380-415 Y	7,5 Δ/4,3 Y	66	28	G 1½"
INW 420 H46	150	440/330	2,2	200-240 Δ/380-415 Y	9,7 Δ/5,6 Y	66	31	G 1½"
INW 520 H46	230	410/340	3	200-240 Δ/380-415 Y	12,5 Δ/7,2 Y	72	46	G 2"
INW 520 H57	230	490/390	4	380-415 Δ	10 Δ/5,8 Y	72	48	G 2"
INW 720 H16	320	210/220	2,2	200-240 Δ/380-415 Y	9,7 Δ/5,6 Y	73	48	G 2"
INW 720 H26	320	260/280	3	200-240 Δ/380-415 Y	12,5 Δ/7,2 Y	73	55	G 2"
INW 720 H37	320	380/360	4,3	380-415 Δ	10 Δ/5,2 Y	73	62	G 2"
INW 720 H47	320	500/440	5,5	380-415 Δ	13,3 Δ/7,7 Y	73	78	G 2"
INW 720 H57	320	570/440	7,5	380-415 Δ	16,7 Δ/9,6 Y	73	80	G 2"
INW 820 H17	520	240/240	5,5	345-415 Δ/600-720V Y	13,3 Δ/7,7 Y	74	95	G 2½"
INW 820 H27	520	400/400	7,5	345-415 Δ/600-720V Y	16,7 Δ/9,6 Y	74	100	G 2½"
INW 820 H37	520	600/430	11	345-415 Δ/600-720V Y	28,0 Δ/16,2 Y	74	130	G 2½"
INW 820 H47	520	670/460	15	345-415 Δ/600-720V Y	32,5 Δ/18,8 Y	74	140	G 2½"
INW 920 H17	1110	270/300	12,5	345-415 Δ/600-720V Y	28,0 Δ/16,2 Y	74	187	DN100
INW 920 H27	1110	370/420	16,5	345-415 Δ/600-720V Y	35,0 Δ/20,0 Y	74	197	DN100
INW 920 H37	1110	500/440	20	345-415 Δ/600-720V Y	40,0 Δ/23,0 Y	74	200	DN100
INW 920 H47	1110	590/450	25	345-415 Δ/600-720V Y	52,0 Δ/30,0 Y	74	220	DN100
EGYFÁZISÚ
INW 220 A21	88	220/190	0,7	200-240	4,5	55	17	G 1¼"
INW 420 A31	150	260/260	1,3	200-240	9	66	32	G 1½"

A különféle teljesítményekből való választási lehetőség biztosítására szerepelnek kínálatunkban az INW-HP légfúvók és vákuumszivattyúk



Az INW légfúvók és vákuumszivattyúk teljesítik az Európai Parlament és Tanács 2003. január. 27-én kelt, 2002/95/ES számú irányelvében megfogalmazott, elektromos és elektronikai berendezésekben használt bizonyos veszélyes anyagok használatának korlátozásáról szóló határozatát.

Az INW oldalcsatornás légfúvók és vákuumszivattyúk megfelelnek az Európai Közösség (CE) gépi berendezésekről szóló irányelvének.
